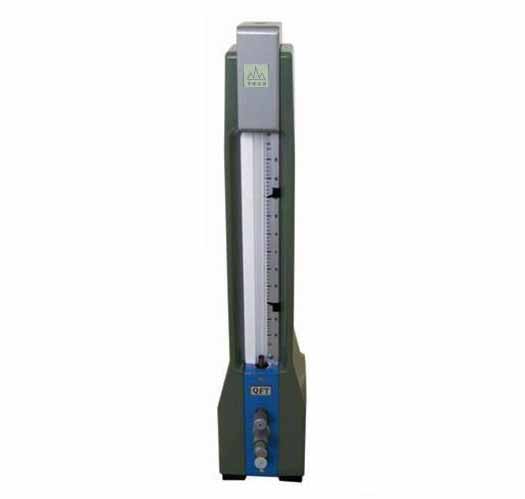

氣動測量儀使用離不開測頭,如何選擇合適的氣動測量儀測頭？我們先來看看日常生產過程中常用到的氣動測量儀測頭類型！

底座式氣動測量儀外徑測頭

規格范圍; φ4～φ12mm   外徑大于12時需非標訂制

用于被測面寬度>5mm的外徑測量。

氣動測量儀外徑測頭(手柄式)

規格范圍; φ4～φ120mm

注：測量臺階軸時，臺階軸長度>8mm才能使用。

氣動測量儀通孔內徑測頭

規格范圍; φ3～φ150mm

與氣動測量儀配套，用于一般形式的通孔測量。

被測孔長度：>6.5mm的通孔

注：被測量孔長度超過70mm時，應注明孔的長度以便選配合適的手柄。

氣動測量儀盲孔內徑測頭

規格范圍; φ3～φ150mm

被測孔長度：>6.5mm的盲孔、階梯孔

注：被測量孔長度超過70mm時，應注明孔的長度以便選配合適的手柄

氣動測量儀淺盲孔內徑測頭

專用于測量深度：>5mm的淺盲孔、階梯孔

氣動測量儀窄面通孔內徑測頭

規格范圍; φ4～φ40mm

被測量面寬度：>5mm的通孔

氣動測量儀小噴嘴內徑測頭

規格范圍; φ3～φ20mm

測頭須與電子柱式氣動測量儀配套使用

噴嘴孔徑φ0.3mm的通孔

被測孔面寬度：>3mm的通孔

氣動測量儀槽寬測頭

規格范圍; 1.8～3mm，被測槽寬度>7mm。

規格范圍; 3 ～ 12mm，被測槽寬度>8mm。

規格范圍; 12～40mm，被測槽寬度>8mm。
