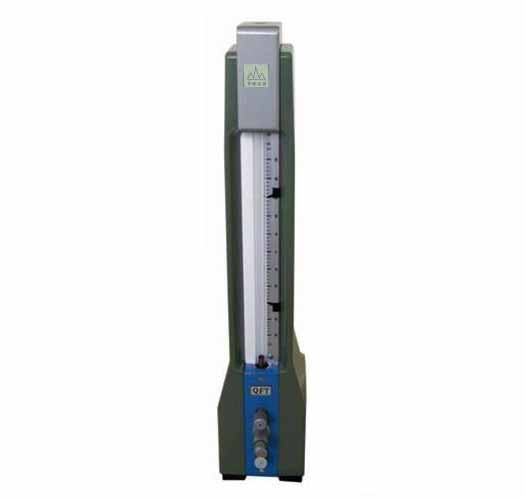

現在越來越多的機械化設備用到了生產當中，為了能做出更**的產品，很多的精密測量設備也誕生了出來，進一步推動了機械行業的快速發展。今天氣動測量儀小編就來給大家講一下氣動測量儀測量分類及應用范圍。

　　一、氣動測量儀系統分類

　　1、背壓泄流式系統

　　這種系統的特性賦予了它使用的多樣性，不同氣電測量系統都可以使用背壓泄流系統，也是因?yàn)檫@種系統有極高的測量準確性和靈活性，許多量儀公司都將背壓泄流法作為測量系統的重點。

　　2、背壓系統

　　其實就是將背壓泄流的泄流支路去掉，剩下的部件就是背壓系統。它與背壓泄流系統一樣，需要使用校對規定進行標定校準，但它不具備但它不具備背壓泄流系統廣泛的適用性，它只能使用某些特定的調節放大器和測頭進行小范圍測量。

　　3、分差系統

　　這個系統可以被稱為“平衡”系統，空氣流被分成兩條支路分別經過兩個節流閥，一條是泄流支路，氣流通過一個泄流閥后通入大氣，這條支路上的壓力同測量支路上的壓力相平衡。這兩條支路的差分是通過差分壓力表傳遞的。

　　4、流量系統

　　正如之前討論的簡單的流量回路，空氣流量的變化可以從浮子流量計上讀出來，流量系統也是雙校對規標定的系統，零位和放大倍率的調節范圍由浮子流量計型號和尺寸決定，而不是只通過節流閥調節。

　　1、內徑和外徑

　　氣動測量儀常被用于測量工件的孔內徑和圓外徑的尺寸或形狀，兩噴嘴氣動測頭—具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動環規則主要用于測量外徑。

　　2、平均值

　　多噴跟均勻分布在一個截面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊圓表面元件，噴嘴數目將取決于測量工具的大小，可以是4個、6個或更多。

　　3、直線度

　　氣動測量儀常常應用于動態地測量孔的直線度或彎曲度。這種情況下，特制的氣動測頭能簡單快速的檢驗工件的直線度。

　　4、平面度

　　固定工裝上的氣動噴嘴用于測平面度。工件在噴嘴上移動，這樣就能方便快速的測出**的平面度。

　　5、垂直度

　　檢測工件的垂直度，例如一個平面上的孔。通過?在被測孔中移動一個具有“Z”字形噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

　　以上就是小編給大家介紹氣動測量儀測量分類及應用范圍的全部內容，看得出來現在的這種**測量方式很受人們的歡迎。
