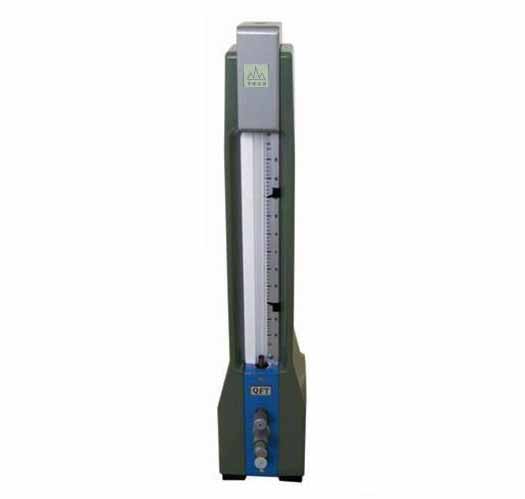

氣動量?jī)x又稱氣動量?jī)x，它是機械制造工業中使用的一種新型長度測量?jī)x。它的原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，一種是通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量?jī)x；另外一種是通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量?jī)x。 氣動測量?jī)x的原理 氣動測量?jī)x是通過與各種氣動測量頭或氣動測量裝置配套使用，用比較測量法對被測件的尺寸或形位參數進行精密測量。

氣動測測量方法是以壓縮空氣作為介質，利用空氣在管道中的流量或壓力隨管道的幾何尺寸和形狀變化的特性，將尺寸量或位移量轉換成流量或壓力的變化量，從而實現測量。

氣動測量?jī)x按工作原理分為流量式、壓力式、流速式等。其中，壓力式氣動量?jī)x因易于發出信號，常用于主動測量；流量式、流速式適宜于靜態測量，多用作工序間檢測。 氣動測量?jī)x的特點 氣動測量?jī)x是一種可多臺拼裝的量?jī)x，它與不同的氣動測頭搭配，可以實現多種參數的測量。氣動量?jī)x由于其本身具備很多優點，所以在機械制造行業得到了廣泛的應用。

其優點如下：

1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jī)x難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

2、量?jī)x的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械磨擦，所以沒有回程誤差。

3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量?jī)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

6、結構簡單，工作可靠，調整、使用和維修都十分方便。 氣動測量?jī)x的測量 氣動測量?jī)x配上各種測量頭及測量裝置，可實現下列測量項目：內徑、外徑、槽寬、孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等。

氣動測量?jī)x的選型 A、被測尺寸公差≥0.006≤0.012，選用10000倍量?jī)x B、被測尺寸公差＞0.012≤0.025，選用5000倍量?jī)x C、被測尺寸公差＞0.025≤0.075，選用2000倍量?jī)x D、被測尺寸公差＞0.075≤0.154，選用1000倍量?jī)x 氣動測量?jī)x的應用

1、內徑和外徑： 氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

2、直線度： 氣動量?jī)x另一個常用的地方是用于動態的測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

3、平面度： 測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

4、平均值： 多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

5、垂直度： 測定一個工件的垂直度，例如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z”字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

6、槽寬： 薄片狀的測頭能方便的測量出溝槽的尺寸，氣動量?jī)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

7、特殊圓表面： 氣動量?jī)x能測量工件的圓度。對于兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了，如果是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

8、錐度： 錐度的變化可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jī)x輕易的測量到。

9、配合公差： 對于兩個有公差配合要求的工件，放大器能夠分別顯示孔的尺寸值、軸的尺寸值、和兩元件之間的間隙值，操作者只需通過讀出間隙值決定兩個元件是否具有了要求的配合尺寸。
