眾所周知，氣動量儀是用來進行精密測量的，所以在使用氣動量儀一段時間后，除了要定期維護保養量儀之外，還需要校準氣動量儀，畢竟精密測量對精度要求非常高。一般氣動量儀的校準頻次為正常情況下一年校準一次，如果出現異常或是憑借經驗認為可能會出現異常時，隨時進行校準。那怎么校準氣動量儀呢？下面氣動測量儀廠家小編就來給大家介紹下氣動量儀的校準步驟。

　　一、氣動量儀的校準步驟

　　氣動量儀分為電子式氣動量儀和浮標式氣動量儀，下面我們將分開介紹這兩種氣動量儀的校準步驟：

　　1、電子式氣動量儀校準步驟

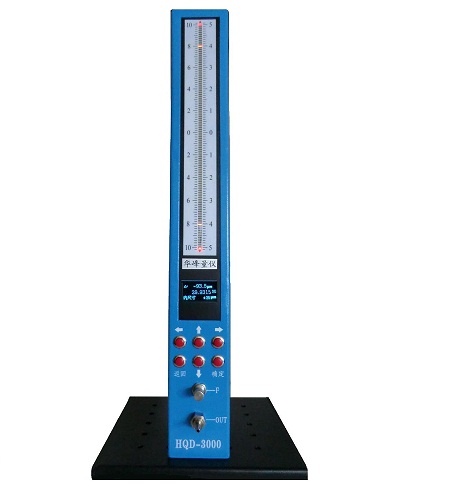

電子式氣動量儀　　

（1）開啟氣動量儀電源總開關，按住啟動清零按鍵，使顯示信息窗上的大數字為零。轉動調整設備，降低六角夾緊盤，使被檢器材測針與儀器設備支承盤平面圖觸碰，再次調接調整設備，就可以測出被檢器材的正反面行程安排上的測力。

　?。?）將氣動量儀被檢的表(百分表、千分表、扭力彈簧表、測微表、桿杠表)、光學設備(電子光學計管、烏式干預管)插到六角夾緊盤相對的孔內，并由螺絲卡緊。旋轉橫臂及六角夾緊盤，使被檢器材的測針指向儀器設備支承盤的平面圖部位，轉動立桿上的升降機羅母使被檢表鄰近觸碰支承盤的平面圖部位時，即卡緊定位螺絲及橫臂定項螺絲和六角夾緊盤擰緊羅母。

　?。?）目視氣動量儀完好無破損，數字顯示清晰。氣動量儀調整完畢后，選取合適的環規，用測頭測量環規的直徑，讀取氣動量儀的讀數和相對誤差。

　　（4）檢查氣源是否清潔、干燥，壓力在0.3~0.6Mpa之間，將校準校對規置入測量頭上，使測量頭的噴嘴位于校對規寬度的中間，打開進氣閥，調出校準界面，點擊校準，使測量值與顯示值相等即完成。這時系統準備完畢，可以進入校準程序。

　?。?）隨后取1kg標準砝碼放在支承盤里，顯示器大數字應在9.74N-9.86N范圍之內（指標值為9.80N）。

　　（6）如果沒有功效可立即調節儀器設備后側小圓孔內的零位可調電阻，使之啟動后出現零點，在本儀器設備應用全過程中，如啟動后發覺顯示器顯示信息不歸零或顯示信息“Eｒｒｏｎ”狀況，應先按啟動清零按扭。

　　2、浮標式氣動量儀的校準步驟

　　浮標式氣動量儀　?。?）首先對各部分檢查調整：檢查氣源是否清潔、干燥，壓力在0.3~0.7Mpa之間。

　?。?）將下限校對規套入測量頭上，使測量頭的噴嘴位于校對規寬度的中間，打開進氣閥，調節零位旋鈕使浮標處于0”。

　?。?）取下下限校對規，放上上限校對規旋轉放大倍數旋鈕進行倍數調整如此反復，使浮標分別正確位于校對規上限尺寸和下限尺寸位置為止。

　　（4）氣動量儀校準完畢后，選取合適的環規，用測頭測量環規的直徑，讀取氣動量儀的讀數并減去環規尺寸即為誤差.

　　二、氣動量儀校準內容及方法

　　1、外觀及各部份相互作用

　　要求：各部分完整，功能有效。量儀的玻璃管應透明潔凈，標尺刻線應清晰，玻璃管上標明的放大倍數應與標尺一致；零位螺釘和倍率螺釘轉動應靈活，靜止應可靠。使用中及修理后的氣動量儀允許有不影響測量精度的外觀缺陷。

　　方法：目力觀察、放置試驗。

　　2、浮標波動量

　　要求：≤1/3分度。

　　方法：任選一只環規，把氣內測頭的噴嘴置于環規中間部位，此時量儀的浮標停留在某一位置，目力觀察浮標的波動量。

　　3、示值變動性

　　要求：≤0.5um

　　方法：按6.2.2的方法將氣內測頭連續三次塞入環規，分別觀察浮標在玻璃管內的變動量，以三次觀測值中峰值與谷值之差作為量儀的示值變動性。

　　4、穩定性

　　要求：≤0.5um

　　方法：按6.2.2的方法使氣內測頭置入環規靜止不動，記下此時浮標所在位置，5分鐘后觀察浮標位置的變化，此變化量應符合6.4.1要求。

　　5、示值誤差

　　要求：≤±2um

　　方法：將Φ28㎜氣內測頭分別插入編號為IM120568和IM5?1068的階梯尺寸環規中，調整量儀的零位螺釘和倍率螺釘，使浮標停在上述兩環規的標稱尺寸位置上，然后把氣內測頭插入編號為IM51086的環規中，觀察量儀的浮標是否停留在該環規標稱尺寸刻線處，其偏差值應符合6.5.1款要求。

　　三、判斷氣動量儀校準成功的方法

　　首先需要準備酒精，干凈的布，還是要先觀察儀器外表有沒有破損，數字刻度是不是很清楚，然后檢查空氣濕度怎么樣，需要干燥并且正常的壓力，調節相應的按鈕，旋轉放大倍數進行調整，如此反復，確定浮標正確位置為準，然后選取合適的環規，讀取數值，并計算相對于的尺寸誤差即可，這樣多嘗試幾次就可以判斷出氣動量儀是否校準成功。

　　以上介紹了不同類型氣動量儀的校準步驟，因為氣動量儀分電子式和浮標式，所以這兩種氣動量儀的校準步驟也不太一樣。其校準內容有外觀及各部份相互作用，浮標波動量，示值變動性，示值誤差等。校準之后記得判斷下是否校準成功，如果成功可以重新投入使用，如果不成功，可重新校準。如果大家還有疑問或有購買氣動量儀的意向，歡迎聯系我們。
